FUSSBODENAUFBAU NEUBAu

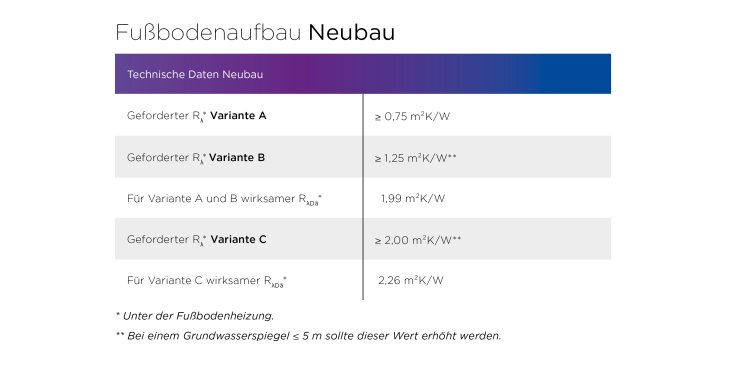

Fußbodenaufbau Neubau

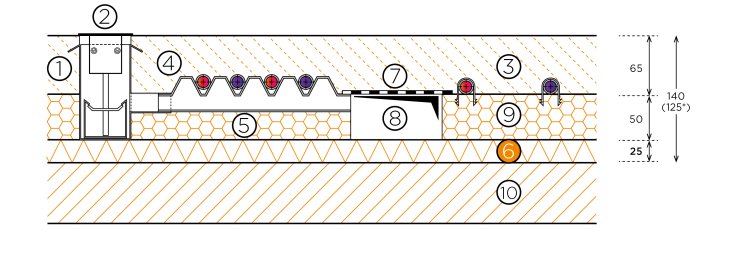

Fußbodenaufbauten 50 mm-Kanal Variante A und B



  1. Ausblaskasten
  2. Auslassgitter Schlitzauslass
  3. Heizestrich
  4. AIRCONOMY® Systemelement
  5. Zusatz-Wärmedämmung EPS DEO 100/035–30 mm; R = 0,86 m.K/W; 100 kPa
  6. Trittschalldämmung EPS-T 25-2; R = 0,56 m.K/W; 5 kPa
  7. Bodenkanalschutzband
  8. Bodenkanal 100 x 50 mm
  9. Faltplatte AIRCONOMY®. 50 1.000 x 2.400 mm; R = 1,43 m.K/W; 100 kPa
  10. Rohdecke

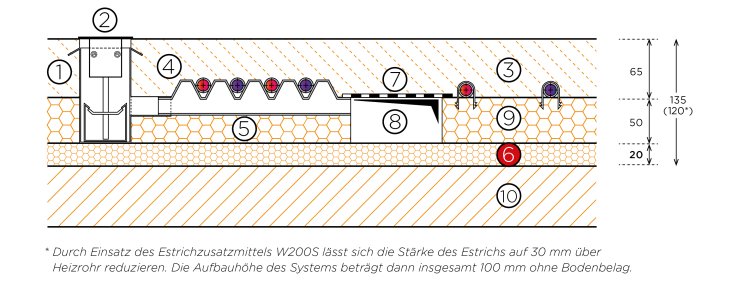

Fußbodenaufbauten 50 mm-Kanal Variante C




  1. Ausblaskasten
  2. Auslassgitter Schlitzauslass
  3. Heizestrich
  4. AIRCONOMY® Systemelement
  5. Zusatz-Wärmedämmung EPS DEO 100/035–30 mm; R = 0,86 m.K/W; 100 kPa
  6. Zusatz-Wärmedämmung PUR E 20; R = 0,83 m.K/W; 100 kPa
  7. Bodenkanalschutzband
  8. Bodenkanal 100 x 50 mm
  9. Faltplatte AIRCONOMY®. 50 1.000 x 2.400 mm; R = 1,43 m.K/W; 100 kPa
  10. Rohdecke
